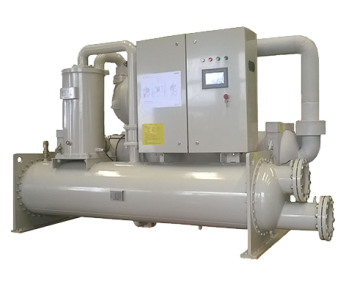

ZUW-C精巧型模块化冷水机组

基本参数

型号:

单冷机：ZUW80/90/100/120CS5Y

低温机：ZUW80/90/100/120CS5YZ

热泵机：ZUW80/90/100/120CS5Y-HC

变频机：ZUW80/90/100/120CS5YV

制冷量：81RT ~ 121 RT

制冷剂：R134a

特点

■ 高效节能，运行稳定

全系列搭载单螺杆压缩机，高效满液式蒸发器，自带独特油分离系统冷凝器，机组运行稳定、高效节能，适合节能改造、分区供冷等项目。

■ 结构紧凑，占地面积小，运输方便

整机结构紧凑，能适用货梯运输；单机占地面积小，仅为2.35㎡，较市场同类产品节约占地面积30%以上，适用于机房面积小，旧机改造等项目。

■ 模块化组合，灵活应用，互为备用

可根据用户冷量需求模块组合，启停机组模块数量，实现高效率、经济运行。各模块均为独立冷媒系统，组合使用时某一模块需保养时，不影响 其他模块正常运行，机组备用性良好。

■ 应用机型丰富，满足更多用户需求

整系列推出单冷、热泵、低温、变频等机组，其中变频机组IPLV最高可达10.1以上，达到国家一级节能。

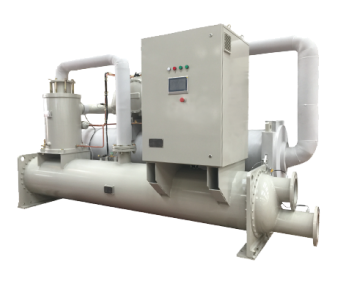

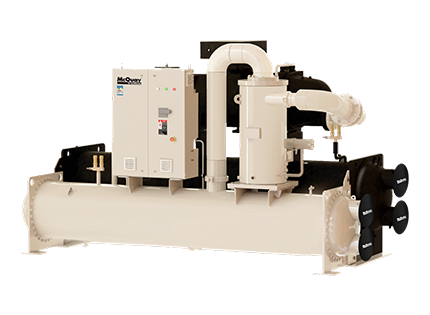

水冷单螺杆式冷水机组PFS

基本参数

型号：PFS

制冷量：192.9~3347kW

制冷剂：R134a/ R410A

特点

■单螺杆技术：单螺杆压缩机螺杆与星轮对称布置，使得螺杆轴向与径向受力互相抵消，得益于这种平衡的受力技术，单螺杆轴承使用寿命长达10万小时以上，大幅延长压缩机运行寿命。

■精选用材：星轮片使用荷兰原装进口复合碳纤维材料，星轮亲油性好、耐磨、耐腐蚀、耐高温； 转子表面镀有铝制保护层，润滑性、密封性更优；“镀铝转子”与“非金属星轮”的金属与非金属搭配，避免同材质间大摩擦力造成的材质磨损从而实现无间隙压缩，提高压比获得高压缩效率。

■运行噪音低：星轮十一齿与转子六齿啮合时分散和减少排气脉动，具有排气平衡的特点，可有效排除正弦波音，且对称星轮与单螺杆产生的双重逆向波形成内部消音器，有效降低压缩机噪音，机组具有运转平衡，噪声低、振动小的优势。

■新型降膜式蒸发器：主要型号采用新型降膜式蒸发器，制冷剂均匀喷淋，结合蒸发管内表面的特殊齿形设计，使得制冷剂和载冷剂热交换更充分，保证蒸发器换热效率前提下，大大减少制冷剂充注量。

■独创旋风式油分：主要型号采用旋风式油分，高温高压的过热制冷剂气体从油分进气口进入，随筒体旋转，利用高速旋转产生的离心力使得制冷剂气体和润滑油分离。制冷剂和润滑油的分离效率达99.5%以上，可减少50%的润滑油充注量。

■无级能量调节：当负荷发生变化时，麦克维尔螺杆产品通过滑阀的移动达到能量无级调节的目的。在保证冷水出水温度前提下，最大限度降低机组耗电量。

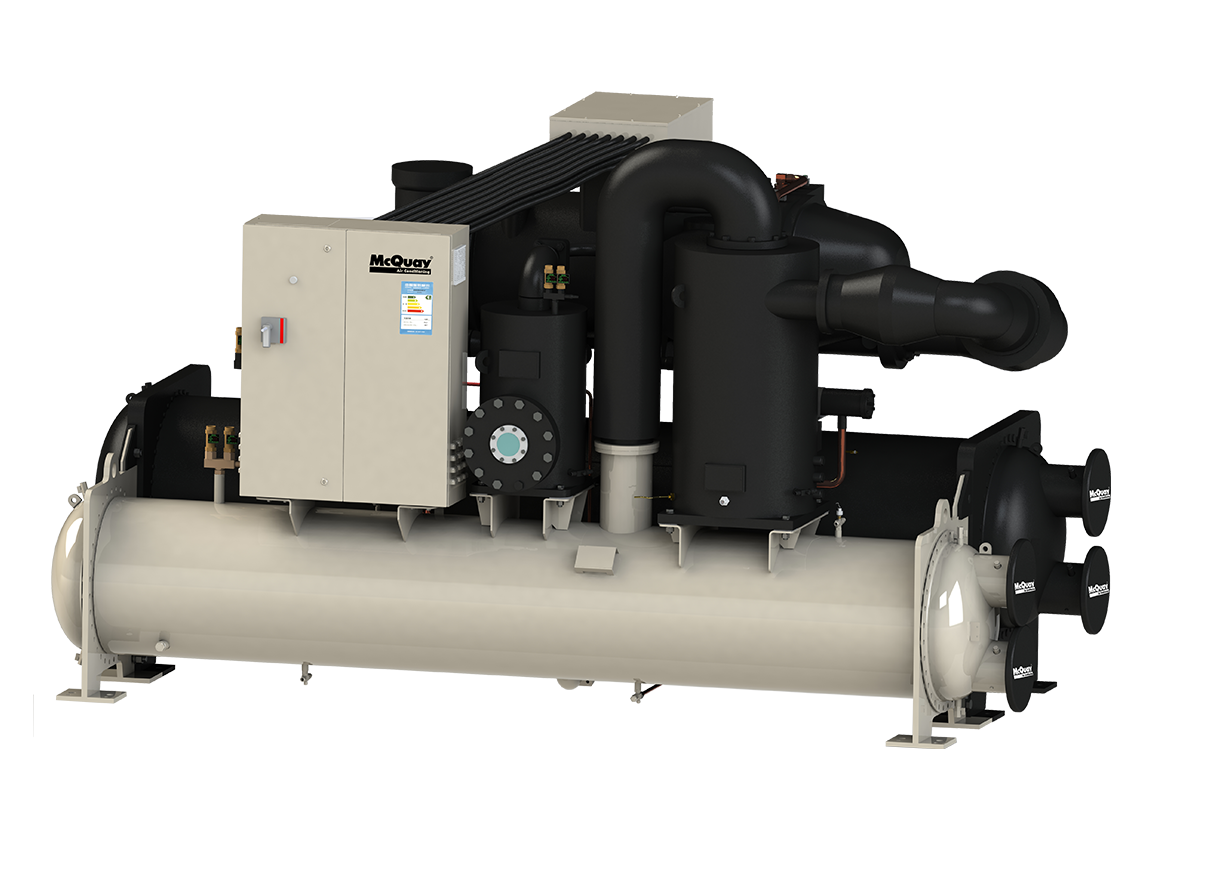

水冷变频单螺杆式冷水机组PFSV

基本参数

型号：PFSV

制冷量：526.2~1904kW

制冷剂：R134a

特点

■高效节能：麦克维尔自主研发变频技术、搭配降膜式蒸发器，全系列可满足国家一级能效要求，同时在AHRI工况下IPLV可达10.6，大幅度降低运行费用。

■单螺杆技术：单螺杆压缩机螺杆与星轮对称布置，使得螺杆轴向与径向受力互相抵消，得益于这种平衡的受力技术，单螺杆轴承使用寿命长达10万小时以上，大幅延长压缩机运行寿命。

■精选用材：星轮片使用荷兰原装进口复合碳纤维材料，星轮亲油性好、耐磨、耐腐蚀、耐高温； 转子表面镀有铝制保护层，润滑性、密封性更优；“镀铝转子”与“非金属星轮”的金属与非金属搭配，避免同材质间大摩擦力造成的材质磨损从而实现无间隙压缩，提高压比获得高压缩效率。

■运行噪音低：星轮十一齿与转子六齿啮合时分散和减少排气脉动，具有排气平衡的特点，可有效排除正弦波音，且对称星轮与单螺杆产生的双重逆向波形成内部消音器，有效降低压缩机噪音，机组具有运转平衡，噪声低、振动小的优势。

■新型降膜式蒸发器：主要型号采用新型降膜式蒸发器，制冷剂均匀喷淋，结合蒸发管内表面的特殊齿形设计，使得制冷剂和载冷剂热交换更充分，保证蒸发器换热效率前提下，大大减少制冷剂充注量。

■快速启动功能：针对电源突然发生故障的情况，PFSV变频单螺杆式冷水机组可实现快速启动功能。通过选配UPS应急电源，当恢复供电时，机组能够迅速启动，满足空调稳定性要求较高的项目，实现不间断供冷，避免用户因机组断电而造成不必要的损失。

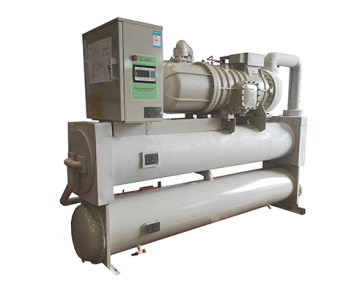

水冷单螺杆式冷水机组CUWD干式高效系列

基本参数

型号：CUWD

制冷量：38~444RT

制冷剂：R134a

特点

■高效节能，COP达到干式机能效先进水平。

■运行范围宽广，更高冷却水温度。

■无需复杂的油分系统，运行稳定、安全可靠。

■冷媒及冷冻机油用量少，保养成本低。

■性能稳定可靠，机组通过美国AHRI认证、CRAA、GCC等认证。

■应用机型丰富，拓展了热回收机、热泵机、低温机等应用机型，满足更多用户的需求。

水冷单螺杆式冷水机组CUWD-V干式变频系列

基本参数

型号：CUWD-V

制冷量：38～404 RT

制冷剂：R134a

特点

■高效节能，全系列达到GB2级节能以上。

■启动电流更小，较星三角启动降低50%以上。

■噪音小，75%负荷噪音约为50dB。

■无需复杂的油分系统，运行稳定、安全可靠。

■冷媒及冷冻机油用量少，保养成本低。

■性能稳定可靠，机组通过美国AHRI认证、CRAA、GCC等认证。

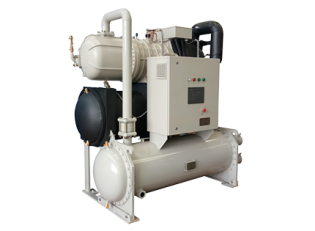

水冷单螺杆式冷水机组CUWP干式系列

基本参数

型号：CUWP

制冷量：55～150RT

制冷剂：R407c

特点

■采用R407c冷媒，绿色环保。

■无需复杂的油分系统，运行稳定、安全可靠。

■冷媒及冷冻机油用量少，保养成本低。

■秉承着传统干式机组的稳定可靠性。

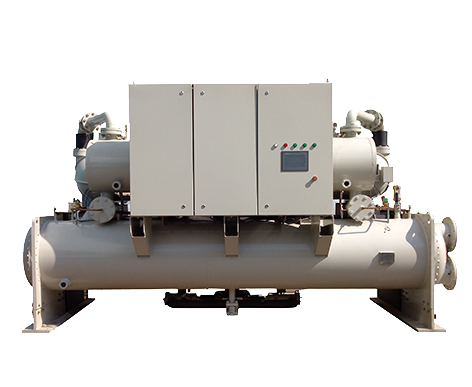

水冷单螺杆式冷水机组ZUW满液式高效系列

基本参数

型号：ZUW

制冷量：104～535 RT

制冷剂：R134a

特点

■高效节能，全系列达到GB2级节能以上。

■运行范围宽广，更高冷却水温度。

■大金内置油分技术，使机组运行更高平稳。

■智能化的控制，实现无人值守运行。

■性能稳定可靠，机组通过美国AHRI认证、CRAA、GCC等认证。

水冷单螺杆式冷水机组CUWF蒸发冷凝式系列

基本参数

型号：CUWF

制冷量：58～665 RT

制冷剂：R134a

特点

■高效节能，全系列机组系统能效超出GB1级节能30%以上。

■不需要机房，室外放置，节省空间。

■不需要冷却塔及冷却水系统，节约水，节约工时。

■无需复杂的油分系统，运行稳定、安全可靠。

■冷媒及冷冻机油用量少，保养成本低。

■应用机型丰富，拓展了热回收机、热泵机、低温机、变频机等应用机型，满足更多用户的需求。
