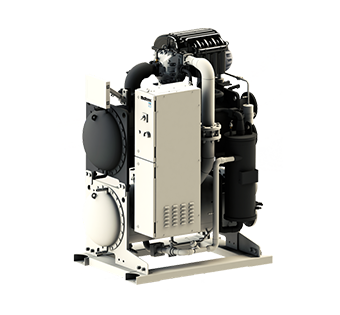

模块化磁悬浮变频离心式冷水机组WXE

基本参数

型号：WXE

制冷量：352.0~528.0kW

制冷剂：R134a

特点

■结构精巧：WXE模块化磁悬浮变频离心式冷水机组的压缩机、蒸发器、冷凝器自上而下布置，结构紧凑。单模块尺寸低至1487mm*1029mm*2012mm（长*宽*高），标准重量1.43T，不含冷媒重量1.35T，可进入1.35T客梯轿厢。同冷量下，机组占地面积仅需传统机组的50%，不仅能节省机房占地投资，同时为改造项目机组运输和安装提供便利。

■运输便捷：采用槽钢底座设计，可通过叉车转运，在整个运输及搬运过程中无需大型起重设备，节省吊装费用。可采用客梯承运至所需楼层进行安装。轻松解决机房在中间楼层或顶层，机组替换无运输通道的问题。

■高效节能：采用磁悬浮变频技术，压缩机采用永磁同步电机驱动，使机械传动损失大幅降低，IPLV一级能效，满足节能退税的政策。同时满足中国绿色建筑标准二星要求。

■灵活扩容：采用模块化设计，具备可扩容性，业主可以采用一次设计，分批采购的模式，减少初投资的一次成本。现场安装简便，后期机组扩容时只需将机组与预留管道对接即可完成扩容。

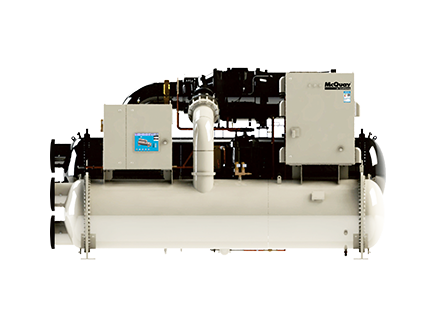

磁悬浮变频离心式冷水机组WXE

基本参数

型号：WXE

制冷量：352.0~5274kW

制冷剂：R134a

特点

■高效节能：自主研发磁悬浮技术，避免摩擦耗能。系统无需润滑油，消除润滑油对换热造成不利影响，最大化提升系统效率。同时采用专利高效换热器及专业变频技术，使机组拥有高COP、IPLV双高能效的优点。

■品质可靠：具备完善的温度保护功能及定子、转子冷却系统，确保磁轴承及永磁同步电机运行更加稳定。完善的紧急断电保护系统可实现紧急停电时对磁轴承持续供电，避免轴直接坠落撞击轴承。

■智能控制：具备先进的智能控制系统，可将设备运行数据传至云服务中心，进行快速分析，通过数据的有效获取及管理，实现机房"无人值守"，诊断服务等智能化控制及服务。

■应用丰富：2003年，麦克维尔首台磁悬浮变频离心式冷水机组下线，并使用于麦克维尔空调制冷（武汉）有限公司。截止至2019年，麦克维尔磁悬浮变频冷水机组全球销量已突破6000台，成为全球用户的信赖选择。

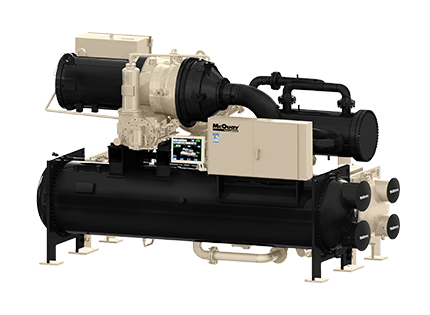

双级压缩离心式冷水机组WTC/WCT

基本参数

型号：WTC/WCT

制冷量：2110~10548kW

制冷剂：R134a

特点

■双级压缩：可提供更大压比，使制冷剂充分压缩，获取更高的运行效率，并拓展了压缩机适用工况范围，减小压缩机低负荷下的喘振风险，使机组减载低负荷仍可安全稳定运行。

■高效节能：国标工况满负荷COP可达7.0，IPLV可达11.4，满足国家一级能效和绿色建筑三星标准，以其优越的性能，成为冷水机组的能效之星，大幅削减系统后期的运行费用。

■闪蒸式经济器：经济器内设有二级节流浮球阀，来自冷凝器的高压液态制冷剂在进入经济器后一部分通过节流使另一部分制冷剂过冷，节流产生的制冷剂气体则进入压缩机进行第二级压缩，整体上提升了制冷剂系统容量和效率。

■高精度膨胀阀：采用先进的电子膨胀阀液位控制方式，使用电子液位杆探测冷凝器液位，根据机组液位量发出信号来控制电子膨胀阀的开启度，并调节液位，调整机组负荷，控制步数高达6386步，控制更为精准，灵敏度更高。

■内置油泵设计：压缩机内置油泵设计，机组管路更简单，且无润滑油泄漏风险。同时采用独有的引射回油技术，将换热器及压缩机底部积存的润滑油及时引射回到油槽中，避免因为润滑油进入制冷剂系统导致的换热效率降低。

■应用广泛：机组不仅可以满足常规冷水工况的运行，还可应用在大温差、水蓄冷等节能空调系统，大提升力压缩机保障机组在恶劣工况下能效表现依旧优异。

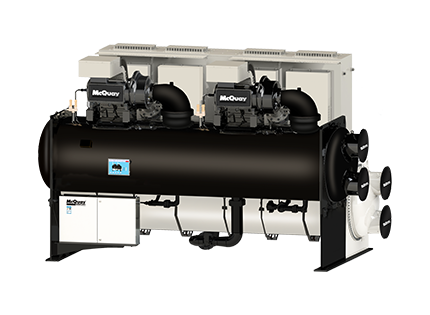

离心式冷水组WSC/WCC

基本参数

型号：WSC/WCC

制冷量：1055~10548kW

制冷剂：R134a

特点

■单级压缩技术：单级压缩叶轮配合齿轮驱动装置，可根据工况差异获取合适的转速，从而实现良好运转效率。半封闭式结构易于维护，同时避免了开启式结构采用轴流风机冷却系统带来的额外噪音。

■防喘振保护：麦克维尔离心式冷水机组防喘振控制逻辑在负荷变化时，可移动的散流滑块根据吸气导叶开度，自动调节排气散流通道大小，提高压缩机的排气压力，使机组在10%-100%之间无级调节平稳运行而不会发生“喘振”。

■降噪技术：麦克维尔制冷剂喷射系统通过压缩机排气腔上的一系列径向排列喷口，把少量液态制冷剂喷至排气侧，形成雾状制冷剂，吸收声能，降低机组整体噪声4~7dB(A)。此外，闪发的气体能降低压缩机排气过热度，增加冷凝器效率。

■机载启动柜：低压系列标配机载软启动柜，出厂时与电机间的电缆已连接完毕，减少客户现场配电柜占地面积及电缆投资。还具备相序保护、过流、过温、过压等故障保护功能，安全可靠。

■高效换热容器：独有的均液板设计和换热管排布，保障制冷剂分配均匀换热充分，有效缩小占地面积、减少制冷剂充注量。换热器内采用高效换热铜管，管束外表面独有的翅片设计和内表面螺纹设计，可有效提高30%的整体换热效率。
